干式24V电磁离合器
  • 干式24V电磁离合器
  • 干式24V电磁离合器
  • 干式24V电磁离合器

干式24V电磁离合器

同类产品

  • 产品详情

干式24V电磁离合器

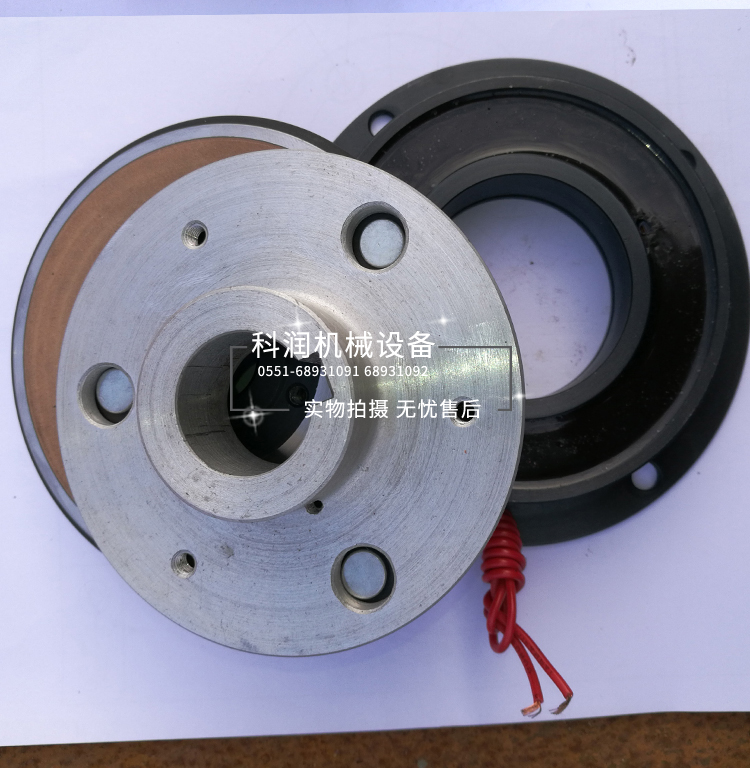

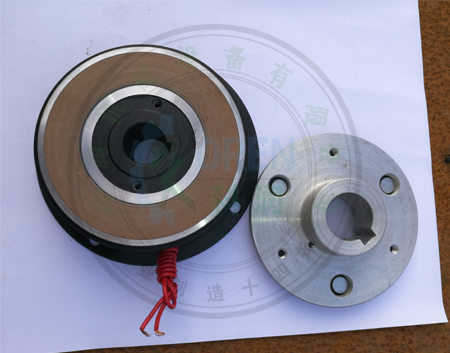

干式24V电磁离合器轴对轴安装型,由法兰盘式的电磁离合器主体与衔铁组合构成,方便于安装的干式单片电磁离合器(轴对轴法兰安装型)。

衔铁与法兰轴套构件配合,用于轴对轴的安装方式使用。

通过干式24V电磁离合器,电压波动在+5%至15%之间的直流电来控制离合器的吸合与分开。

应用于干式无油的环境,反应时间灵敏,可在高速旋转中吸合或分开。用于连接、分离、正反转、变速、微动、分度、停止、启停、过载保护等场合。

施工简单,固定场 (无滑环)转矩稳定的开槽电枢单板干式,

高速运行可靠性和频率高,维护免费简易施工独特的预应力弹簧类, "F" 绝缘线对安装位置没有限制。



安装示例:

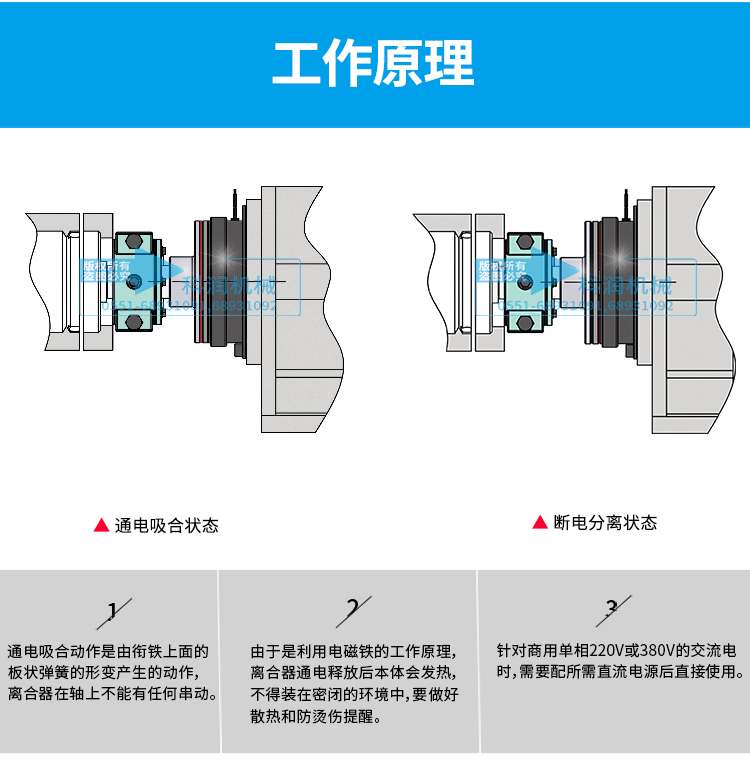

轴承和法兰安装干式24V电磁离合器通常是关闭的类型, 并要求直流电压的操作。当定子 (1) 提供直流电压时, 电枢板 (5) 被吸引到转子 (3) 上的摩擦材料 (4) 的空气间隙和扭矩得到传递没有反弹。当电源关闭时, 预应力弹簧 (6) 把电枢 (5) 拉回原来的位置, 即使在垂直安装时也没有剩余扭矩。

PDF详细资料下载

产品参数:

产品系列号

动摩擦扭矩

静摩擦扭矩

最高转速

 线圈(20

重量

资料下载

电压V功率W电流A电阻Ω
RLA5-635N▪m5.5N▪m8000DC24 11 0.46 520.7Kg3D模型
RLA5-8010N▪m11N▪m6000DC24 15 0.63 381.2Kg3D模型
RLA5-10020N▪m22N▪m5000
DC24 20
 0.83 292.1Kg3D模型
RLA5-12540N▪m45N▪m4000
DC24 25
 1.09 233.9Kg3D模型
RLA5-16080N▪m90N▪m3000
DC24 35
 1.46 165.6Kg3D模型
RLA5-200160N▪m175N▪m2000
DC24 45
 1.88 1311Kg3D模型
RLA5-250320N▪m350N▪m2000DC24 60 2.5 9.619Kg3D模型


在低惯性和低工作频率的应用中,近似所需的扭矩或单位尺寸确定为:

扭矩 = [9550 x (功率/速度)] x 全系数 [k]

安全系数 [k] 为了保证必要的传输安全在极端操作条件下也必须考虑足够的安全系数, 这取决于操作条件, 即类型的负荷, 原动力等。

                                        大量库存:可当天发货!




订货形式:RLA5-63 -  12  - 安装构件

寿命:

摩擦衬垫的寿命取决于许多因素, 即惯性减速或停止, 相对速度, 工作频率, 温度在摩擦表面等。这些干式24V电磁离合器必须运行干燥,油、油脂、异物及其它润滑剂影响摩擦材料的寿命和特性。

干式24V电磁离合器 连接输入轴与输出轴之前,轴孔尺寸和轴孔长度都可以非标订制。

接线:

干式24V电磁离合器轴对轴安装型与 DC24V 一起操作。可通过变压器整流、桥式整流或半波整流器, 从三相或交流电源网络连接。为了限制高电感电压/反电势, 一个合适的电阻和电容器网络在连接器线圈提供。





选型与安装技术支持:

咨询电话:TEL:0551-68931091(拨通后请按0选择技术咨询中心,然后我们的工程师会根据您设备的实际情况,为您选择适合您的产品,并提供安装技术指导)。

受理时间:8:00~18:00(周一~周六,不包括法定节假日)

                                         产品安装使用说明书下载
